一．簡介（LYJD9000電力每日要聞“接地電阻在線監測儀"快捷簡便，性能穩定）
LYJD9000接地電阻在線檢測儀是我公司十多年致力于“接地電阻檢測技術研究"的又一高新技術產品，專為在線監測接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻而精心設計制造的。LYJD9000B、LYJD9000C為閉環結構，安裝時須段開接地引下線；LYJD9000KB、LYJD9000KC為開合式結構，安裝時無需斷開接地引下線，方便快捷。在線測試、非接觸測量、地線穿心通過、絕不影響防雷接地效果和設施的正常運行，無需自檢、實時檢測、采用RS485有線通信或GPRS無線通信傳輸數據，實現遠程在線監測。檢測儀內置傳感器與電路板*封閉，確保野外、室內等長時間在線監測的高精度、高穩定性、高可靠性。
接地電阻在線檢測儀適用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通訊接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。
接地電阻在線檢測儀可以單個安裝使用（僅C型、KC型），也可以自行組建成有線網絡系統或無線網絡系統使用。有線網絡系統通過RS485通訊方式傳輸數據，由檢測儀、【通訊器、監控軟件、電源適配器、電腦（以上須用戶自備和二次開發）】等組成，適合于近距離接地電阻監測。無線網絡系統通過GPRS通訊方式傳輸數據，由檢測儀(GPRS模塊內置)、【SIM通訊卡、電源適配器、監控軟件、電腦（以上須用戶自備和二次開發）】等組成，適合于遠距離接地電阻監測。有線網絡系統適合于1500米距離內監測、無線網絡系統不受距離限制。
其中，LYJD9000C、LYJD9000KC型可以通過LCD直接顯示被測值，還可以通過檢測儀設置報警臨界值，具有聲光報警指示，非常適合于無需組建網絡時獨立安裝使用。我公司的接地電阻在線檢測儀已通過防爆認證，滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。

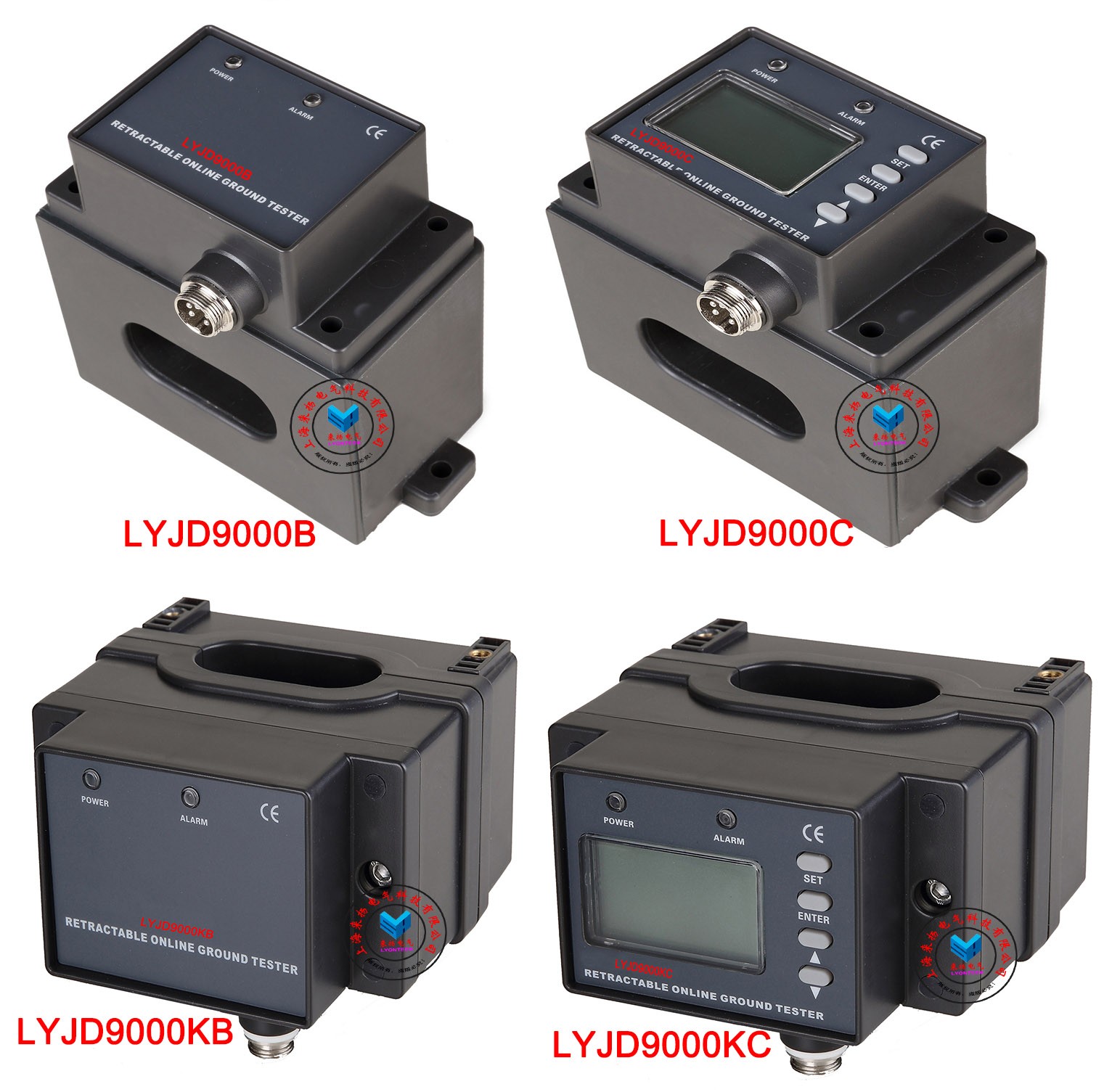

二．檢測儀型號區別（LYJD9000電力每日要聞“接地電阻在線監測儀"快捷簡便，性能穩定）
型 號 | 結構 | LCD | 聲光報警 | 報警設置 | GPRS通訊 |
LYJD9000B | 閉環 | 無 | 有 | 后臺設置 | 選購 |
LYJD9000C | 閉環 | 有 | 有 | 有 | 選購 |
LYJD9000KB | 開合式 | 無 | 有 | 后臺設置 | 選購 |
LYJD9000KC | 開合式 | 有 | 有 | 有 | 選購 |
LYJD9000N | 閉環內置式 | 無 | 無 | 后臺設置 | 選購 |
LYJD9000T | 閉環不銹鋼殼體 | 無 | 無 | 后臺設置 | 選購 |
注：B型、KB型必須組建網絡使用，C型、KC型可獨立安裝使用，也可以自行組建網絡使用。
三．技術規格（LYJD9000電力每日要聞“接地電阻在線監測儀"快捷簡便，性能穩定）
功 能 | 回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測 |
CT 結 構 | 閉環（B、C型）開合式（KB、KC型） |
電 源 | 檢測儀：6VDC～12VDC，50mA Max(選配GPRS 12VDC 150mA Max). (Ui：6V；Ii：50mA；Ci:0μF；Li:0mH；Pi：0.1W)（用戶外部提供) ，本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
電阻量程 | 0.01Ω～200Ω（LYJD9000B、LYJD9000C） |
0.01Ω～100Ω（LYJD9000KB、LYJD9000KC） | |
分 辨 率 | 0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
CT尺寸 | 60mm×27mm（B、C型） 56mm×27mm（KB、KC型） |
溢出指示 | B、C型:測試值大于200Ω時，LCD顯示“OLΩ"符號 KB、KC型:測試值大于100Ω時，LCD顯示“OLΩ"符號 |
電源通訊線 | 1條，長1米(5芯線) |
接線標識 | 紅色---電源輸入正；黑色---電源輸入地； 綠色---RS485信號正；黃綠色---RS485信號負； 白---屏蔽地； (電源輸入地與屏蔽地可以短路連接) |
通訊方式 | 有線網絡組網時：RS485通信方式(支持ModBus協議) 無線網絡組網時：RS485或GPRS通信方式(支持ModBus協議) |
網絡點數 | 有線網絡：1～250個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
通訊距離 | 有線網絡：約1500米，可擴展 無線網絡：不限制 |
報警指示 | B型、KB型：檢測儀聲光報警 C型、KC型：檢測儀聲光報警和LCD顯示 |
報警設置 | B型、KB型：后臺設置 C型、KC型：檢測儀面板按鍵設置、后臺設置 |
數據顯示 | B型、KB型：無(可RS485協議讀取) C型、KC型：4位LCD直接顯示 |
LCD尺寸 | 47mm×28.5mm（僅C型、KC型） |
外形尺寸 | 檢測儀：144mm×130mm×84mm（B、C型） 檢測儀：125mm×119mm×80mm（KB、KC型） |
質 量 | 檢測儀：約1KG； |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
溫濕度誤差 | 不超過5% |
換 檔 | 全自動換檔 |
地線干擾電流 | 應避免 |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
單次測量時間 | 約0.5秒 |
功 耗 | 檢測儀：50mA Max(選配GPRS 12VDC 150mA Max). |
防護等級 | IP54 |
供電方式 | 外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。 |
四．檢測儀結構（LYJD9000電力每日要聞“接地電阻在線監測儀"快捷簡便，性能穩定）
LYJD9000B、LYJD9000C
1、CT尺寸：60mmx27mm
2、指示燈
3、按鍵
4、LCD顯示器
5、安裝螺絲孔Φ7mm
6、電源、RS485通訊接口
LYJD9000KB、LYJD9000KC
1、地線穿孔56mmx27mm
2、指示燈
3、LCD顯示屏
4、按鍵
5、安裝五金件
6、安裝件固定螺釘M5X8（2個）
7、檢測儀后座
8、檢測儀前座
9、前后座連接螺釘M5X55（2個）
10、電源、RS485通訊接口
POWER指示燈 | 工作電源指示，電源接通即顯示 |
ALARM指示燈 | 報警指示燈，被測試值大于設定的臨界值時閃爍 |
SET鍵 | 進入設置 |
上下箭頭鍵 | 按SET鍵進入報警設置后，按上下箭頭鍵改變數字大小 |
ENTER鍵 | 報警臨界值設置好后，按ENTER鍵確定保存 |
注：LYJD9000B、LYJD9000KB型僅有報警及工作指示燈，不帶LCD顯示和按鍵功能。
五．網絡結構（LYJD9000電力每日要聞“接地電阻在線監測儀"快捷簡便，性能穩定）
1．獨立安裝使用
LYJD9000C、LYJD9000KC可以獨立安裝使用，也可以組建網絡。LCD直接顯示被測值，可以通過檢測儀設置報警臨界值，還具有聲光報警功能。
2．有線網絡系統（自行開發軟件）
有線網絡系統通過RS485通訊方式傳輸數據，由檢測儀、【通訊器、監控軟件、電源適配器、電腦（以上須用戶自備和二次開發）】等組成，適合于1500米近距離接地電阻監測。
3．無線網絡系統（自行開發軟件）
無線網絡系統通過GPRS通訊方式傳輸數據，由檢測儀（內置GPRS模塊）、【通訊器、監控軟件、SIM通訊卡、電源適配器、電腦（以上須用戶自備和二次開發）】等組成，適合于遠距離接地電阻監測，距離不受限制。
